МАГНИТОПРОВОД UNICORE (ЮНИКОР)
Магнитопровод Unicore (Юникор)
Магнитопроводы Unicore (Юникор)
Разработано профессионалами для профессионалов.

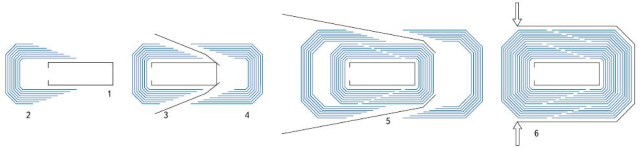

Схема сборки магнитопровода
Технология Unicore (Юникор)
Преимущества Unicore:
Инновационная технология, которая сокращает Ваши финансовые затраты и снижает потери электроэнергии.
Магнитопровод – компонент цепи, предназначенный для локализации потока магнитной индукции. Для этого магнитопровод изготавливают из материалов с высокой магнитной проницаемостью. Магнитопроводом является сердечник трансформатора, электромагнита, электромагнитного реле, статора и ротора электрических машин и др. Одновременно магнитопровод служит основой для установки и крепления обмоток, отводов, переключателей и других деталей активной части трансформатора.
Магнитопроводы разделяют на три основные группы: пластинчатые, ленточные, формованные.
Сердечники Unicore можно отнести к ленточному типу.
Суть данной прогрессивной технологии в том, что стыковка половин магнитопровода выполняется не в одной плоскости и зазор распределяется равномерно по всему сечению магнитопровода. Магнитный поток, в случае сердечника Unicore, проходя по сечению пластины, огибает препятствие воздушного зазора по соседней пластине, не упираясь в воздушный разрыв. Расположение стыка по косой линии позволяет увеличить поперечное сечение поверхности перехода магнитного потока, что ведет к снижению потерь в магнитопроводе и выгодно улучшает его характеристики. Широкая практика подтверждает, что конструкция магнитопровода, у которого толщина воздушного зазора равна толщине ленты, обладает наилучшими характеристиками. Этот эффект достигается применением технологии Unicore в сочетании с использованием электротехнической стали марки 3408 - 3409 толщиной 0.27 - 0.35мм ГОСТ 21427.1-83.
Юникор сочетает в себе высокую эффективность сердечника ленточного типа с преимуществами производства пластинчатого типа.
  • Сердечники лучшего качества. Каждый слой сформирован с особой точностью.
  • Простота сборки.
  • Гибкость типов и размеров. Проектировщики получают возможность максимально точно подобрать размеры и характеристики под заказчика.
  • Высокая степень повторяемости.
  • Снижение потерь в магнитопроводе на 10%
  • Снижение массы и стоимости магнитопровода на 20%
  • Снижение массы и стоимости обмоточного провода на 10%
  • Снижение шума на 10дБ
  • Высокая скорость изготовления продукции
  • Высокая скорость запуска новой партии продукции
  • Большой выбор размеров и форм для оптимального соотношения цены и эффективности
  • Безотходное производство делает продукцию экологичнее и дешевле
  • Приобщение к технологиям лучших энергетических компаний на планете
Каждый слой магнитопровода полностью сформирован машиной Unicore. Эти слои затем складывают, чтобы сформировать сердечник. Полученный сердечник можно сразу использовать для создания трансформатора без какой-либо дальнейшей обработки. Для магнитопроводов трансформаторов малого размера требуется дополнительная термообработка – отжиг.
Группа компаний ГЛАВПРОМЭНЕРГО использует технологию Unicore для своей продукции, так как эта технология наиболее полно отвечает философии фирмы: производство электротехнического оборудования с оптимальным соотношением эффективности и цены, при этом детально в соответствии с Вашей спецификацией и точно в срок.
Компания A.E.M Cores разработала продвинутое программное обеспечение и технологическое оборудование, позволяющее производить сердечники стабильного качества с высокой точностью и надежностью, при этом экономя материал.
Unicore Machine
Сердечник DUO

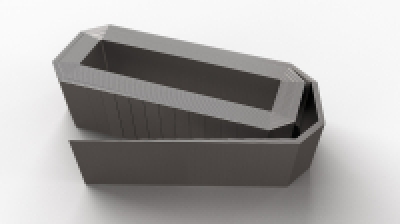

Новейшая разработка. Это сердечник, который обладает хорошей ценой, простотой сборки и низкими потерями. Применяется для выпуска однофазных и трехфазных трансформаторов общего назначения с сердечниками ленточного, стрежневого и броневого типов. Сердечник DUO, имеющий на перекрытие один слой, после проведенного отжига будет обладать особо низкими потерями.
Сердечник DUO
Сердечники DG с распределённым зазором
Различают следующие виды сердечников DG Unicore:
Это тип магнитопровода, который имеет только один разрез на один слой. Используется данный тип в трансформаторах с одним стержнем.
Тип, размеры и характеристика магнитопровода перед изготовлением легко задаются с помощью программы.
  • с прямым резом,
  • с каскадным резом,
  • со спиральными слоями.
Сердечники DG
с распределённым зазором
Сердечник с торцевым стыком

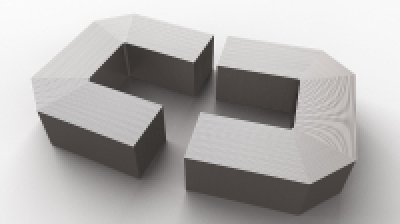

Это магнитопровод с программируемой толщиной зазора в месте стыка. Используется в однофазных, трехфазных трансформаторах, а также в дросселях (реакторах).
Сердечник с торцевым стыком
Броневой сердечник с зазором
Это магнитопровод имеет всего одну плоскость стыка. Используется в однофазных трансформаторах, а также в дросселях (реакторах).
Броневой сердечник с зазором
Кольцевой магнитопровод

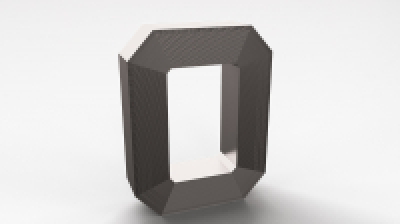

Это магнитопровод, который не имеет ни одного разреза ленты. Машина Unicore лишь непрерывно подает и изгибает стальную ленту материала так, чтобы получился прямоугольный сердечник. Данный тип магнитопровода используется как в трансформаторах тока, так и в трансформаторах напряжения. Сердечник обязательно отжигается для максимального снижения потерь.
Кольцевой магнитопровод
Магнитопровод однофазного типа
При заказе продукции Unicore® полезно знать необходимые размеры. Прилагаемая схема разработана, чтобы помочь определится с необходимыми размерами и терминологией.
  • ширина ленты;
  • длина окна;
  • ширина окна;
  • толщина.
Магнитопровод
