Серия ОС
ТРАНСФОРМАТОРЫ НИЗКОВОЛЬТНЫЕ
Трансформаторы низковольтные Серия ОС
ТОВАР СЕРТИФИЦИРОВАН:

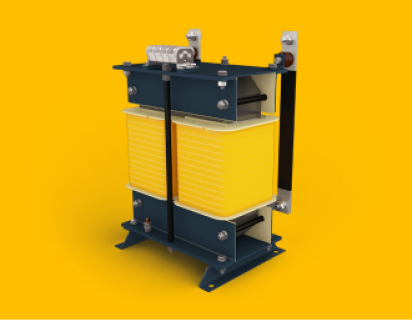

Группа компаний ГЛАВПРОМЭНЕРГО представляет серию однофазных сухих силовых трансформаторов напряжения серии ОС.
Однофазные сухие трансформаторы ОС предназначены для питания пониженным напряжением промышленной частоты 50Гц разного рода потребителей местного освещения, цепей управления, различной электроавтоматики, а также сигнализаций.
Трансформаторы серии ОС могут применяться в установках со статическими преобразователями, ионными или полупроводниковыми, а также при преобразовании переменного тока в постоянный или постоянного в переменный. Они достаточно универсальны благодаря диапазону номинальных мощностей от 5.0 до 320 кВА.
Трансформаторы ОС являются встраиваемыми. Необходимая защита от проникновения воды, твердых предметов, а также защита людей обеспечиваются установкой, в которую встраивается трансформатор.
Разделительные трансформаторы ОСР и ОСЗР служат для обеспечения дополнительных мер защиты от поражения электрическим током в случае повреждения изоляции. Применение разделительных трансформаторов ОСР и ОСЗР в промышленности обусловлено работой оборудования в особых условиях внешней среды (повышенная влажность, горючие газы, металлический пол и стены).
Эксплуатация трансформаторов должна производиться в соответствии с прилагаемой к изделию эксплуатационной документацией, а также согласно "Правилам устройства электроустановок" (ПУЭ).
ОСЗ-10/0.7-У3
Вся выпускаемая продукция проходит полную оценку технических характеристик на соответствие установленным требованиям и нормам.
  • Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
Вы легко можете узнать цену, заказать и купить трансформатор ОС, ОСР, ОСЗ, ОСЗР с любым сочетанием напряжений до 660 В.
Любой новый проект начинается с контакта. Итак, давайте поговорим и посмотрим, что вам нужно. Мы поделимся нашим опытом и нашими идеями, чтобы Вы смогли сделать то, что запланировали. И вместе построить решение мирового уровня, которое выполнено в точности с Вашей спецификацией.
Теперь Вам надо лишь заполнить опросный лист или позвонить по бесплатному телефону 8-800-700-89-17 для консультации со специалистом.
Обязательные и типовые измерения:
  • измерение уровня шума;
  • испытания на нагрев;
  • измерение активного сопротивления изоляции;
  • измерение параметров холостого хода;
  • измерение параметров короткого замыкания;
  • контроль схемы соединения векторной группы и обмоток;
  • испытание изоляции повышенным напряжением;
  • измерение коэффициента трансформации, фазового сдвига, и группы соединения обмоток.
  • О - однофазный;
  • Гарантийный срок службы: 60 месяцев
  • Защита от поражения электрическим током: класс I (ГОСТ 12.2.007.0-75)
  • С - сухой;
  • Срок эксплуатации: 30 лет
  • Нагревостойкость электрической изоляции: класс F и H - по умолчанию F (ГОСТ 8865-93)
  • Климатическое исполнение и категория размещения: У3, УХЛ3 (ГОСТ 15150-69)
  • Степень защиты оболочки: от IP00 до IP21 включительно (ГОСТ 14254-96)
  • Окружающая среда: невзрывоопасная
  • Температура окружающей среды: от -45°С до +40°С
  • Относительная влажность воздуха: не более 80% при температуре +25°С
  • Высота установки: до 1000м над уровнем моря
  • Плоскость установки: горизонтальная и вертикальная
  • Схема и группа соединения: 1/1-0
  • З - защищенный;
  • 10 - номинальная мощность, кВА;
  • 0.7 - класс напряжения (низковольтное оборудование), кВ;
  • У3 - климатическое исполнение (умеренный климат), категория размещения (в закрытых помещениях с естественной вентиляцией).
Пример условного обозначения:
Качество
Примечания:
Эксплуатация
Безопасность
Магнитопроводы трансформаторов серии ОС, ОСМ, ОСЗ, ОСЗР произведены по наиболее прогрессивной на данный момент технологии UNICORE, которая запатентована австралийской компанией A.E.M.Cores. Технология UNICORE всемирно признана очень гибкой, надежной и высокоточной. Главным преимуществом данной технологии считается получение минимальных потерь в сердечнике. Магнитный поток не преодолевает препятствие в виде воздушного зазора, а огибает его, используя для этого соседние несущие дорожки магнитопровода, которые, в свою очередь, таких препятствий в этой точке не имеют.
  • Трансформаторы ОСЗ являются трансформаторами защищенного исполнения и имеют степень защиты IP21.
  • Трансформаторы ОС изготовлены в соответствии с требованиями ГОСТ Р52719-2007.
  • Более подробно о Ваших преимуществах и прогрессивной технологии изготовления сердечников Unicore Вы можете прочитать в разделе Технологии.
Трансформаторы низковольтные Серия ОС
Серия ОС
ТРАНСФОРМАТОРЫ НИЗКОВОЛЬТНЫЕ
ТОВАР СЕРТИФИЦИРОВАН:
Группа компаний ГЛАВПРОМЭНЕРГО представляет серию однофазных сухих силовых трансформаторов напряжения серии ОС.
Однофазные сухие трансформаторы ОС предназначены для питания пониженным напряжением промышленной частоты 50Гц разного рода потребителей местного освещения, цепей управления, различной электроавтоматики, а также сигнализаций.
Трансформаторы серии ОС могут применяться в установках со статическими преобразователями, ионными или полупроводниковыми, а также при преобразовании переменного тока в постоянный или постоянного в переменный. Они достаточно универсальны благодаря диапазону номинальных мощностей от 5.0 до 320 кВА.
Трансформаторы ОС являются встраиваемыми. Необходимая защита от проникновения воды, твердых предметов, а также защита людей обеспечиваются установкой, в которую встраивается трансформатор.
  • Трансформаторы ОСЗ являются трансформаторами защищенного исполнения и имеют степень защиты IP21.
Разделительные трансформаторы ОСР и ОСЗР служат для обеспечения дополнительных мер защиты от поражения электрическим током в случае повреждения изоляции. Применение разделительных трансформаторов ОСР и ОСЗР в промышленности обусловлено работой оборудования в особых условиях внешней среды (повышенная влажность, горючие газы, металлический пол и стены).
  • Трансформаторы ОС изготовлены в соответствии с требованиями ГОСТ Р52719-2007.
Магнитопроводы трансформаторов серии ОС, ОСМ, ОСЗ, ОСЗР произведены по наиболее прогрессивной на данный момент технологии UNICORE, которая запатентована австралийской компанией A.E.M.Cores. Технология UNICORE всемирно признана очень гибкой, надежной и высокоточной. Главным преимуществом данной технологии считается получение минимальных потерь в сердечнике. Магнитный поток не преодолевает препятствие в виде воздушного зазора, а огибает его, используя для этого соседние несущие дорожки магнитопровода, которые, в свою очередь, таких препятствий в этой точке не имеют.
  • Более подробно о Ваших преимуществах и прогрессивной технологии изготовления сердечников Unicore Вы можете прочитать в разделе Технологии.
Эксплуатация трансформаторов должна производиться в соответствии с прилагаемой к изделию эксплуатационной документацией, а также согласно "Правилам устройства электроустановок" (ПУЭ).
Пример условного обозначения:
ОСЗ-10/0.7-У3
  • О - однофазный;
  • С - сухой;
  • З - защищенный;
  • 10 - номинальная мощность, кВА;
  • 0.7 - класс напряжения (низковольтное оборудование), кВ;
  • У3 - климатическое исполнение (умеренный климат), категория размещения (в закрытых помещениях с естественной вентиляцией).
Качество
Вся выпускаемая продукция проходит полную оценку технических характеристик на соответствие установленным требованиям и нормам.
Обязательные и типовые измерения:
  • измерение уровня шума;
  • испытания на нагрев;
  • измерение активного сопротивления изоляции;
  • измерение параметров холостого хода;
  • измерение параметров короткого замыкания;
  • контроль схемы соединения векторной группы и обмоток;
  • испытание изоляции повышенным напряжением;
  • измерение коэффициента трансформации, фазового сдвига, и группы соединения обмоток.
Примечания:
  • Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
Вы легко можете узнать цену, заказать и купить трансформатор ОС, ОСР, ОСЗ, ОСЗР с любым сочетанием напряжений до 660 В.
Любой новый проект начинается с контакта. Итак, давайте поговорим и посмотрим, что вам нужно. Мы поделимся нашим опытом и нашими идеями, чтобы Вы смогли сделать то, что запланировали. И вместе построить решение мирового уровня, которое выполнено в точности с Вашей спецификацией.
Теперь Вам надо лишь заполнить опросный лист или позвонить по бесплатному телефону 8-800-700-89-17 для консультации со специалистом.
Эксплуатация
  • Гарантийный срок службы: 60 месяцев
  • Срок эксплуатации: 30 лет
  • Климатическое исполнение и категория размещения: У3, УХЛ3 (ГОСТ 15150-69)
  • Окружающая среда: невзрывоопасная
  • Температура окружающей среды: от -45°С до +40°С
  • Относительная влажность воздуха: не более 80% при температуре +25°С
  • Высота установки: до 1000м над уровнем моря
  • Плоскость установки: горизонтальная и вертикальная
  • Схема и группа соединения: 1/1-0
Безопасность
  • Защита от поражения электрическим током: класс I (ГОСТ 12.2.007.0-75)
  • Нагревостойкость электрической изоляции: класс F и H - по умолчанию F (ГОСТ 8865-93)
  • Степень защиты оболочки: от IP00 до IP21 включительно (ГОСТ 14254-96)
