ТРАНСФОРМАТОРЫ НИЗКОВОЛЬТНЫЕ
Трансформаторы низковольтные Серия ТСПД

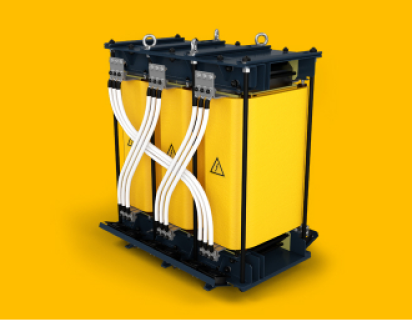

Группа компаний ГЛАВПРОМЭНЕРГО представляет серию трехфазных сухих трансформаторов – дросселей серии ТСПД.
Трансформаторы – дроссели предназначены для использования в системах с преобразованием электроэнергии посредством ШИМ. Конструктивно они представляют собой сочетание трансформатора и дросселя. Данные устройства могут применяться в инверторах различного назначения, источниках бесперебойного питания, преобразователях большой мощности (целесообразно использование в диапазоне от 30 до 630 кВа).
Отличительной особенностью является высокое напряжение короткого замыкания и существенная зависимость выходного напряжение от нагрузки, что требует наличие системы управления с обратной связью.
Исходными параметрами для проектирования ТСПД являются: номинальная мощность, напряжение первичной и вторичной обмоток на холостом ходу, индуктивность дроссельной части/(напряжение короткого замыкания), климатическое исполнение, , вид охлаждения (принудительное/естественное), схема и группа соединения обмоток, степень защиты оболочки (IP), материал обмоток. класс нагревостойкости изоляции.
ТСПД-400 120/480 50 УХЛ3 AN D/Y-11 IP00 Cu(F)
  • Т - трехфазный;
  • С - сухой;
  • П - преобразовательный;
  • Д – с дросселем
  • 400 - номинальная мощность, кВА;
  • 120/480 напряжение первичной и вторичной обмоток на холостом ходу
  • 50 мкГн – индуктивность дроссельной части 0
  • УХЛ3 - климатическое исполнение (умеренный и холодный климат), категория размещения (в закрытых помещениях с естественной вентиляцией);
  • AN – естественное охлаждение;
  • D/Y 11 – Соединение обмоток по схеме треугольник – звезда.
  • IP00 – без защиты
  • Cu(F) –материал обмоток – медь, класс нагревостойкости изоляции F
Пример условного обозначения:
  • испытание изоляции повышенным напряжением;
Вся выпускаемая продукция проходит полную оценку технических характеристик на соответствие установленным требованиям и нормам.
Обязательные и типовые измерения:
  • измерение уровня шума;
  • испытания на нагрев;
  • измерение активного сопротивления изоляции;
  • измерение параметров холостого хода;
  • измерение параметров короткого замыкания;
  • контроль схемы соединения векторной группы и обмоток;
  • измерение коэффициента трансформации, фазового сдвига, и группы соединения обмоток.
Качество
  • Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
Вы легко можете узнать цену, заказать и купить трансформатор ОСМ с любым сочетанием напряжений до 660 В.
Любой новый проект начинается с контакта. Итак, давайте поговорим и посмотрим, что вам нужно. Мы поделимся нашим опытом и нашими идеями, чтобы Вы смогли сделать то, что запланировали. И вместе построить решение мирового уровня, которое выполнено в точности с Вашей спецификацией.
Теперь Вам надо лишь заполнить опросный лист или позвонить по бесплатному телефону 8-800-700-89-17 для консультации со специалистом.
Примечания:
  • Гарантийный срок службы: 60 месяцев
  • Срок эксплуатации: 30 лет
  • Климатическое исполнение и категория размещения: по ГОСТ 15150-69
  • Окружающая среда: невзрывоопасная
  • Температура окружающей среды: от -45°С до +40°С
  • Температура окружающей среды и относительная влажность воздуха: согласно выбранному климатическому исполнению
  • Высота установки: до 1000м над уровнем моря
  • Плоскость установки: горизонтальная и вертикальная
  • Схема и группа соединения: D/Y-11, У/Ун-0
Эксплуатация
  • Защита от поражения электрическим током: класс I (ГОСТ 12.2.007.0-75)
  • Нагревостойкость электрической изоляции: класс F и H - по умолчанию F (ГОСТ 8865-93)
  • Степень защиты оболочки: от IP00 до IP23 включительно (ГОСТ 14254-96)
Безопасность
Заказать
Трансформаторы низковольтные Серия ТСПД
Серия ТСПД
ТРАНСФОРМАТОРЫ НИЗКОВОЛЬТНЫЕ
Группа компаний ГЛАВПРОМЭНЕРГО представляет серию трехфазных сухих трансформаторов – дросселей серии ТСПД.
Трансформаторы – дроссели предназначены для использования в системах с преобразованием электроэнергии посредством ШИМ. Конструктивно они представляют собой сочетание трансформатора и дросселя. Данные устройства могут применяться в инверторах различного назначения, источниках бесперебойного питания, преобразователях большой мощности (целесообразно использование в диапазоне от 30 до 630 кВа).
Отличительной особенностью является высокое напряжение короткого замыкания и существенная зависимость выходного напряжение от нагрузки, что требует наличие системы управления с обратной связью.
Исходными параметрами для проектирования ТСПД являются: номинальная мощность, напряжение первичной и вторичной обмоток на холостом ходу, индуктивность дроссельной части/(напряжение короткого замыкания), климатическое исполнение, , вид охлаждения (принудительное/естественное), схема и группа соединения обмоток, степень защиты оболочки (IP), материал обмоток. класс нагревостойкости изоляции.
Пример условного обозначения:
ТСПД-400 120/480 50 УХЛ3 AN D/Y-11 IP00 Cu(F)
  • Т - трехфазный;
  • С - сухой;
  • П - преобразовательный;
  • Д – с дросселем
  • 400 - номинальная мощность, кВА;
  • 120/480 напряжение первичной и вторичной обмоток на холостом ходу
  • 50 мкГн – индуктивность дроссельной части 0
  • УХЛ3 - климатическое исполнение (умеренный и холодный климат), категория размещения (в закрытых помещениях с естественной вентиляцией);
  • AN – естественное охлаждение;
  • D/Y 11 – Соединение обмоток по схеме треугольник – звезда.
  • IP00 – без защиты
  • Cu(F) –материал обмоток – медь, класс нагревостойкости изоляции F
Эксплуатация
  • Гарантийный срок службы: 60 месяцев
  • Срок эксплуатации: 30 лет
  • Климатическое исполнение и категория размещения: по ГОСТ 15150-69
  • Окружающая среда: невзрывоопасная
  • Температура окружающей среды: от -45°С до +40°С
  • Температура окружающей среды и относительная влажность воздуха: согласно выбранному климатическому исполнению
  • Высота установки: до 1000м над уровнем моря
  • Плоскость установки: горизонтальная и вертикальная
  • Схема и группа соединения: D/Y-11, У/Ун-0
Безопасность
  • Защита от поражения электрическим током: класс I (ГОСТ 12.2.007.0-75)
  • Нагревостойкость электрической изоляции: класс F и H - по умолчанию F (ГОСТ 8865-93)
  • Степень защиты оболочки: от IP00 до IP23 включительно (ГОСТ 14254-96)
Качество
Вся выпускаемая продукция проходит полную оценку технических характеристик на соответствие установленным требованиям и нормам.
Обязательные и типовые измерения:
  • измерение уровня шума;
  • испытания на нагрев;
  • измерение активного сопротивления изоляции;
  • измерение параметров холостого хода;
  • измерение параметров короткого замыкания;
  • контроль схемы соединения векторной группы и обмоток;
  • испытание изоляции повышенным напряжением;
  • измерение коэффициента трансформации, фазового сдвига, и группы соединения обмоток.
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
Вы легко можете узнать цену, заказать и купить трансформатор ОСМ с любым сочетанием напряжений до 660 В.
Любой новый проект начинается с контакта. Итак, давайте поговорим и посмотрим, что вам нужно. Мы поделимся нашим опытом и нашими идеями, чтобы Вы смогли сделать то, что запланировали. И вместе построить решение мирового уровня, которое выполнено в точности с Вашей спецификацией.
Теперь Вам надо лишь заполнить опросный лист или позвонить по бесплатному телефону 8-800-700-89-17 для консультации со специалистом.
